精雕機的組成部分包括哪些？
發布時間：2025-05-30 | 信息來源：東莞市米凱爾數控科技有限公司 | 點擊量：369精雕機（CNC雕刻機）是一種高精度數控加工設備，廣泛應用于模具制造、精密零件加工、工藝品雕刻等領域。其主要組成部分包括：

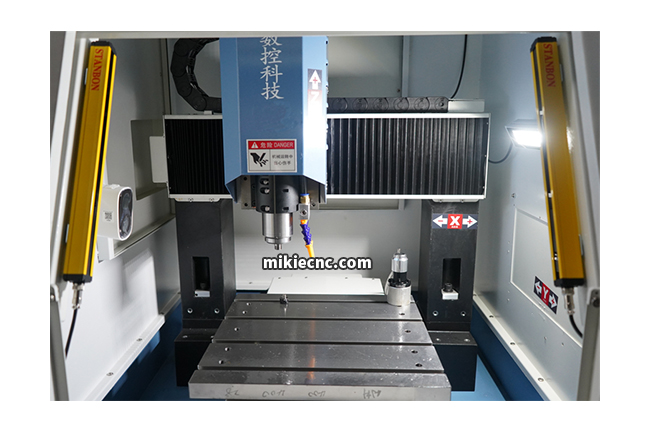

1. 機械結構部分
· 床身：設備的基礎支撐結構，通常由鑄鐵或鋼結構或大理石制成，確保穩定性和抗震性。
· 工作臺：用于固定加工材料，常見類型包括真空吸附臺、T型槽臺等。

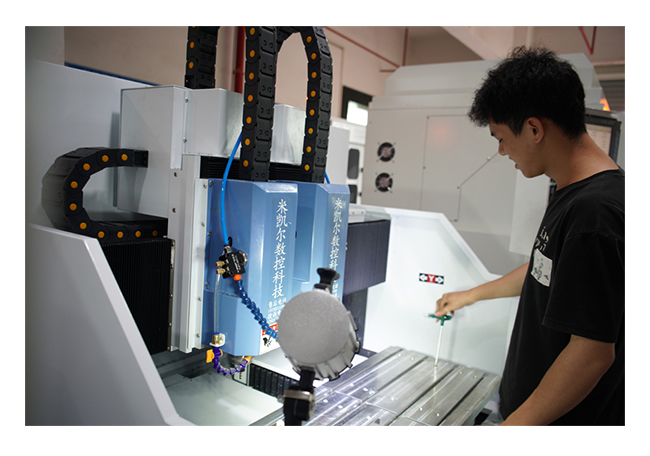

· 主軸系統：核心動力部件，包括主軸電機、刀具夾頭（如ER夾頭）、冷卻裝置等，負責驅動刀具高速旋轉進行雕刻。
· 傳動系統：
· 導軌：高精度直線導軌（如滾珠導軌），保證運動平穩。
· 絲桿/滾珠絲桿：將電機的旋轉運動轉換為直線運動，實現精準定位。
· 伺服電機/步進電機：驅動各軸向（X/Y/Z軸）運動。
2. 數控系統
· 控制器：核心控制單元（如DSP、工控機），負責解析加工程序（G代碼）并控制各部件協同工作。
· 驅動裝置：將控制信號轉化為電機動力，驅動機械部件運動。

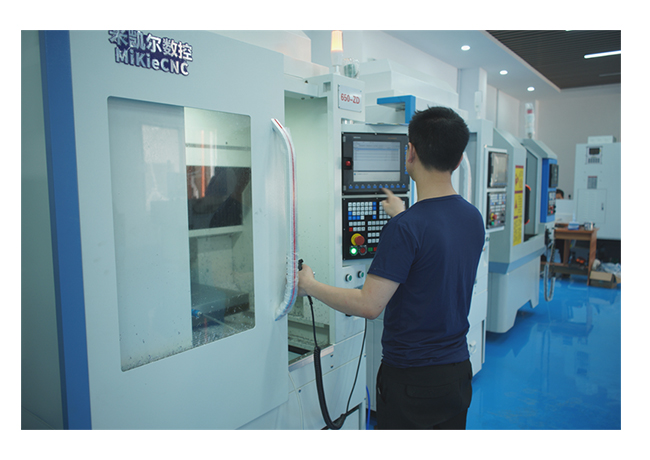

· 人機交互界面：操作面板或計算機軟件，用于編程、參數設置和監控加工狀態。
3. 刀具與夾具
· 雕刻刀具：根據材料選擇不同材質（如鎢鋼、金剛石）和形狀（平底刀、球頭刀、錐形刀等）。

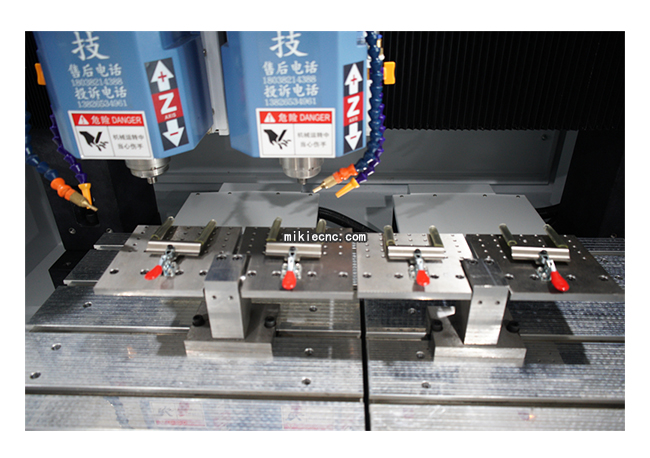

· 夾具：包括機械夾具、真空吸盤等，用于固定工件。
4. 輔助系統
· 冷卻/潤滑系統：降低加工溫度，延長刀具壽命（如水冷、氣冷或油霧冷卻）。
· 排屑系統：清除加工產生的碎屑，保持工作環境清潔。
· 自動換刀裝置（選配）：部分高端機型配備刀庫，實現多工序自動換刀。5. 軟件系統
· CAD/CAM軟件：用于設計模型（如ArtCAM、Type3）并生成加工路徑。
· 控制軟件：將設計文件轉換為機器可識別的G代碼（如Mach3、NCStudio）。
6. 安全防護裝置
· 防護罩：防止碎屑飛濺和操作人員接觸運動部件。
· 急停按鈕：緊急情況下快速切斷電源。
· 限位開關：防止機械部件超行程運動。
核心特點
· 高精度：重復定位精度可達±0.01mm。
· 多軸聯動：支持3軸（X/Y/Z）或更多自由度加工。· 材料適應性：可加工五金金屬、亞克力、陶瓷、玻璃、塑料、復合材料（玻纖碳纖）、PC、PVC、PET、鏡片等材質 。
通過以上組件的協同工作，精雕機能夠?qū)崿F(xiàn)復雜曲面、精細紋理和微小結構的精密加工。
